電氣特性


環境溫度： 0~55°C
相對溼度： 0~90%
耐壓絕緣： 2500Vac/1 Min.
絕緣阻抗： 500MΩ以上
最小動作電流： 0.6A
開路時漏電流： 8ma 以下 (R，C Filter)
輸入電壓：(三極高壓) 11-32Vdc
　　　　　(三極低壓) 7-32Vdc
　　　　　(二極高壓) 11-32Vdc
　　　　　(二極低壓) 6-32Vdc
使用頻率範圍： 50Hz/60Hz
絕緣電壓： AC 2500V (1 MIN 輸出入對地)
警報接點：
30Ω(220Vac/80mA(max))

產品特性(Product Characteristic)



圖號 圖號A 圖號B 圖號C 圖號D

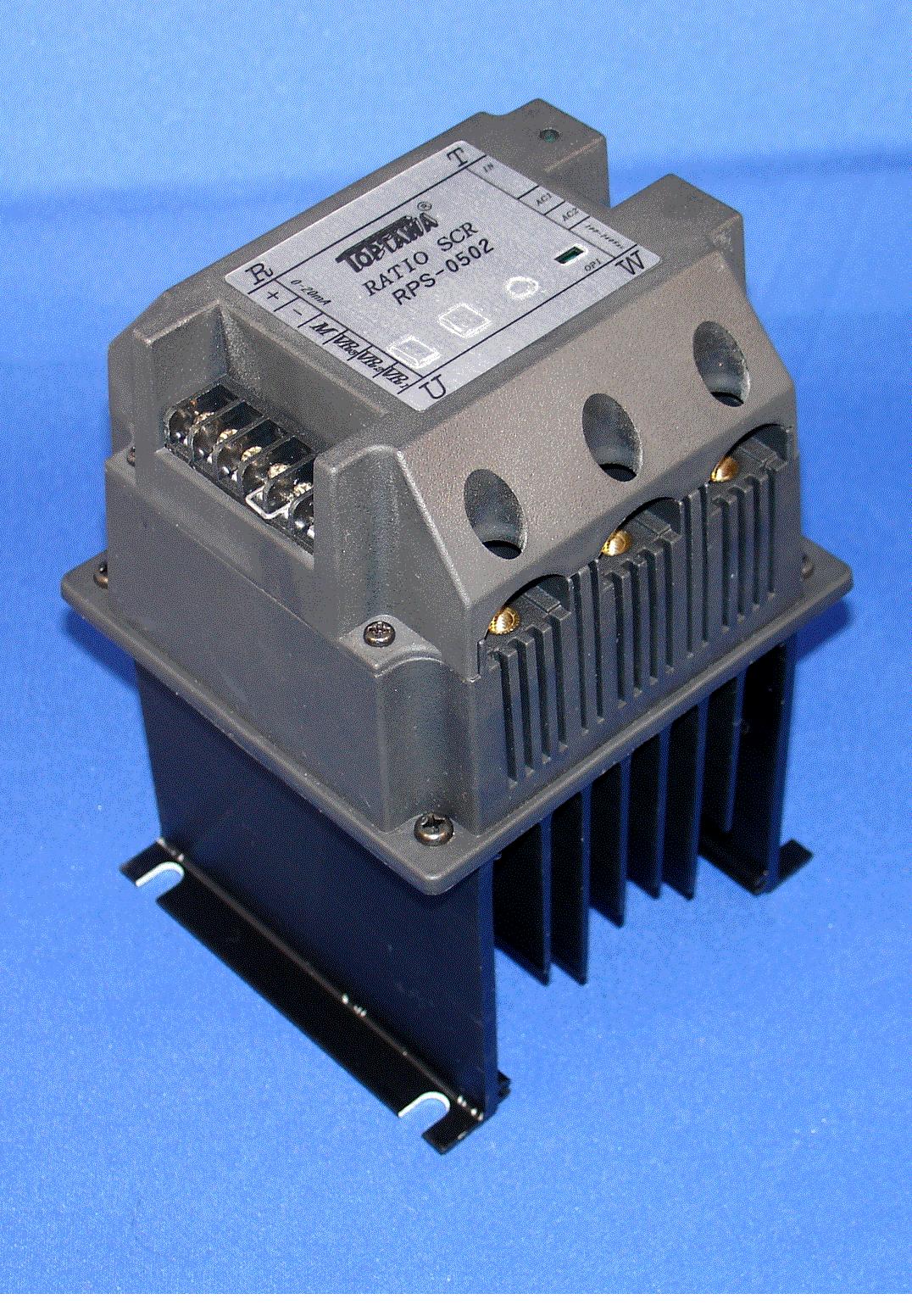

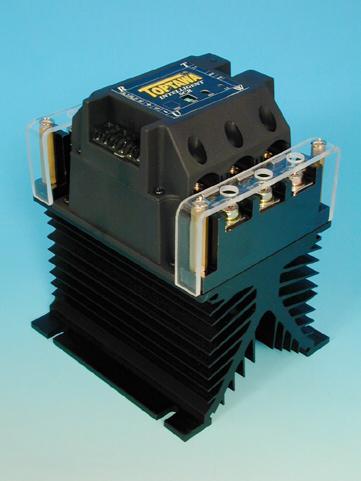

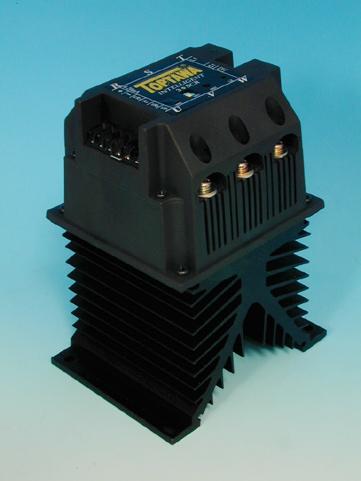

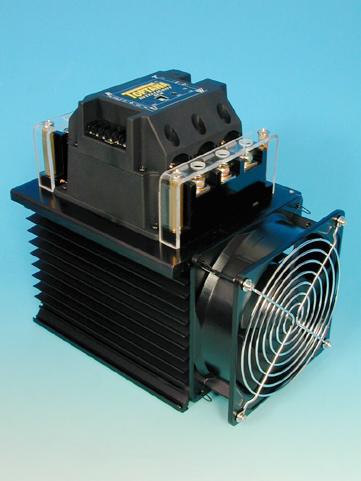

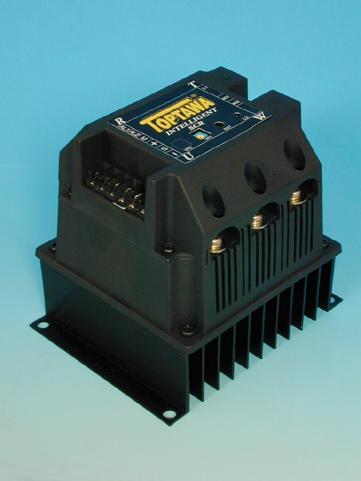

參考圖
尺寸 104x126x115 mm 104x110x155 mm 104x126x170 mm 140x126x170 mm
淨重 875g 1350g 1675g 2255g

圖號 圖號E 圖號F 圖號G 圖號H
參考圖
尺寸 194x140x200 mm 133x110x155 mm 133x126x170 mm 175x126x170 mm
淨重 4240g 1650g 2000g 2575g

圖號 圖號I 圖號J 圖號K 圖號L

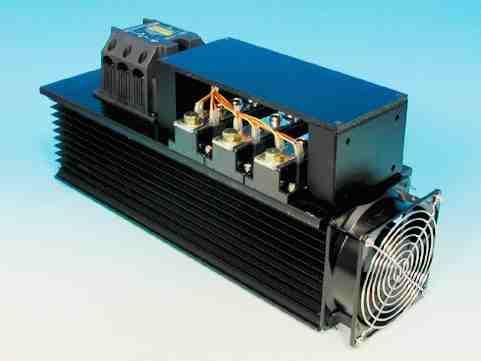

參考圖
尺寸 235x140x200 mm 202x126x115 mm 202x110x155 mm 202x126x170 mm
淨重 4800g 1575g 1880g 2875g

圖號 圖號M 圖號N 圖號O 圖號P
參考圖
尺寸 237x140x200 mm 317x140x200 mm 237x110x155 mm 237x126x170 mm
淨重 3675g 5600g 2200g 3435g

圖號 圖號Q 圖號R 圖號S 圖號T

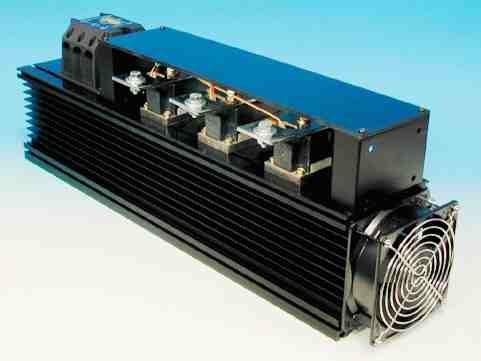

參考圖
尺寸 277x140x200 mm 358x140x200 mm 350x140x200 mm 468x140x200 mm
淨重 4235g 6160g 7000g 9400g

圖號 圖號U  圖號V
參考圖
尺寸 468x140x200 mm 648x190x215 mm
淨重 9400g 14800g

  1. 機械式開關之火花問題。
  2. 無噪音，無公害。
  3. ON/OFF速度快。
  4. 產品可靠度高，壽命長。
  5. 直流控制，與AC電源隔離，配線容易，無需輔助電源。
  6. 風扇採用專利抽取方式，大大克服維修不易之困擾。中華民國專利(新型第179602號)。
  7. 中華民國專利(新型第220958號、新型第M241939號)，仿冒必究。
  8. CE認證通過。
  9. 注意事項：複雜型(具有警報功能)接法與標準型接法不同，配線時請注意。
訂購資訊：
　品名：SSC A BBB C D E F
　例如：SSC 2 030 L X X A

A→

 極

2　兩極
  3　三極
B→ 額定負載電流
  030　30A
  050　50A
  070　70A
  100　100A
  120　120A
  150　150A
  160　160A
  200　200A
  300　300A
  400　400A
C→ 額定負載電壓
  L　低壓(100~260Vac)
  H　高壓(100~480Vac)
D→ 加長型(附保險絲)
  X　不附保險絲
  L　附保險絲
E→ 特殊功能
  X　基本型
  1　O.H
  2　O.H+斷線+欠相
  3　O.H+擊穿
  4　O.H+斷線+欠相+擊穿
  5　O.H+過流
F→ 圖號
  A　圖號A
  B　圖號B


產品規格


品名 額定負載電流 I2t(A2s) 圖號 圖號(加長型)

2030

30A

770

A



2050

50A

1600

C



2070

70A

2700

H



2080

80A

3800

H



2100

100A

7400

I



2120

120A

10600

I



2160

160A

18000

S



2200

200A

29000

S



2300

300A

63000

T













3030

30A

770

C

 K

3050

50A

1600

H

 O

3070

70A

2700

I

 P

3080

80A

3800

I

 Q

3100

100A

7400

I

 Q

3120

120A

10600

I

 Q

3160

160A

18000

U



3200

200A

29000

U



3300

300A

63000

V



 使用說明：

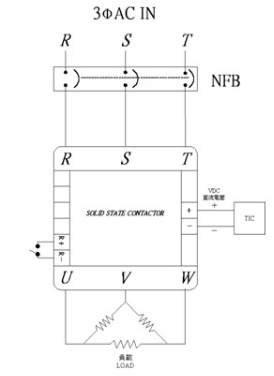

＜一＞標準型

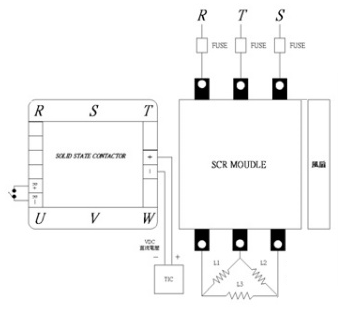

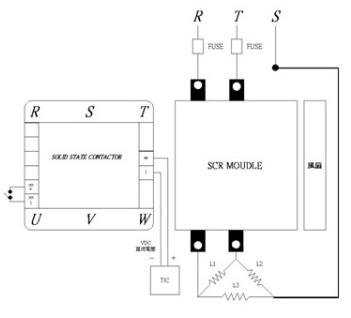

120(含)以下之接線方式(二極、三極) 160A(含)以上之接線方式(二極)
  160A(含)以上之接線方式(三極)

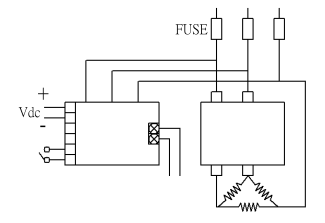

R+ R-：外接輔助接點。當R+及R-短路時，固態接觸器輸出停止(SCR OFF)。可做為溫度過高保護，及一般自動控制輸出接點，控制輸出或停止用。

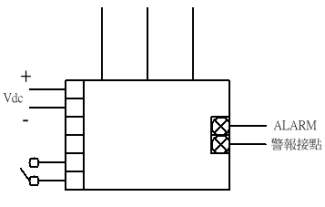

＜二＞複雜型

130A以下之接線方式(二極、三極) 160A(含)以上之接線方式(二極)
