| SSR三相固態控制器(TOPTAWA)(含過流,斷線,過熱,SCR擊穿偵測功能) |
|
| |
|
 |
電氣特性 |
| |
|
| |
| 環境溫度： |
0~55°C |
| 相對溼度： |
0~90% |
| 耐壓絕緣： |
2500Vac/1 Min. |
| 絕緣阻抗： |
500MΩ以上 |
| 最小動作電流： |
0.6A |
| 開路時漏電流： |
8ma 以下(R，C Filter) |
| 輸入電壓：(三極高壓) |
11-32Vdc |
| (三極低壓) |
7-32Vdc |
| (二極高壓) |
9-32Vdc |
| (二極低壓) |
6-32Vdc |
| 使用頻率範圍： |
50Hz/60Hz |
| 警報接點： |
80mA/220Vac
|
|
|
|
| |
|
| |
|
產品規格 |
| |
|
| |
|
品名
|
A(r.m.s)
|
I2t(A2s)
|
圖號
|
|
2030
|
30A
|
720
|
A
|
|
2040
|
40A
|
1150
|
B
|
|
2050
|
50A
|
1650
|
C
|
|
2070
|
70A
|
|
|
| |
|
|
|
|
3030
|
30A
|
720
|
C
|
|
3040
|
40A
|
1150
|
G
|
|
3050
|
50A
|
1650
|
H
|
| 3070 |
70A |
|
|
| 輸入訊號： |
三相二極 8~28V/20mA(max) |
| |
三相三極 11~28V/20mA(max) |
斷線電流規格選定：
|
a.30A以下
|
|
1 1A(標準)(固定電流可依客戶規格訂製)，電流範圍1A~30A
|
|
2 1A~2.5A(標準)(電流範圍可依客戶規格訂製)，電流範圍1A~30A
|
|
b.30A以上(外接CT)，配線請參考說明書
|
|
1 4A(標準)(固定電流可依客戶規格訂製)，電流範圍4A~120A
|
|
2 4A~10A(標準)(電流範圍可依客戶規格訂製)，電流範圍4A~120A
|
| c.30A以上(CT1+CT2+電流錶) |
| 1 1A(標準)(固定電流可依客戶規格訂製)，電流範圍1A~5A |
| 2 1A~2.5A(標準)(電流範圍可依客戶規格訂製)，電流範圍1A~5A |
| 過流設定： |
| 依產品規格而定，固定電流或電流範圍可調，可接受客戶訂製。 |
使用說明：<一>標準型

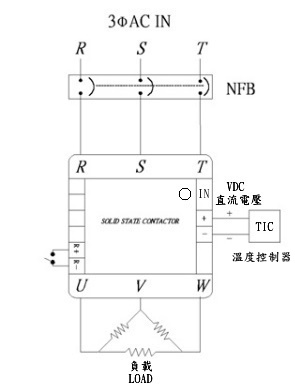

| 80A(含)以下之接線方式 |
 |
2：R+ R-：外接輔助接點。當R+及R-短路時，固態接觸器輸出停止(SSR OFF)。可做為溫度過高保護，及一般自動控制輸出接點，控制輸出或停止用。
|
 |
2：當有過熱(紅燈)、斷線欠相，擊穿(藍燈)、過流(黃燈)發生時，均提供ALARM輸出。
注意事項：因ALARM接點電流為80mA/220Vac，故若電流加大時，請外加Power Relay
|
|
| |
|
|
